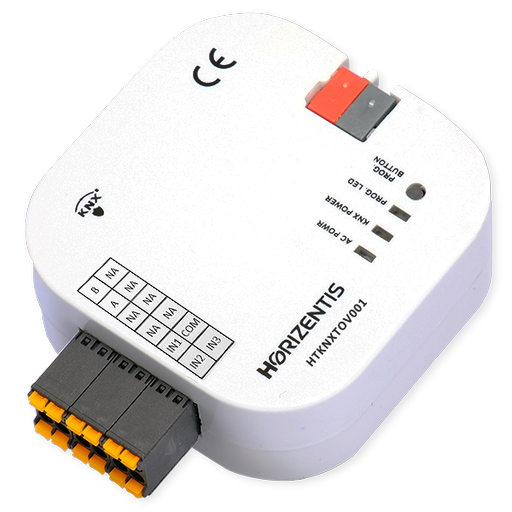

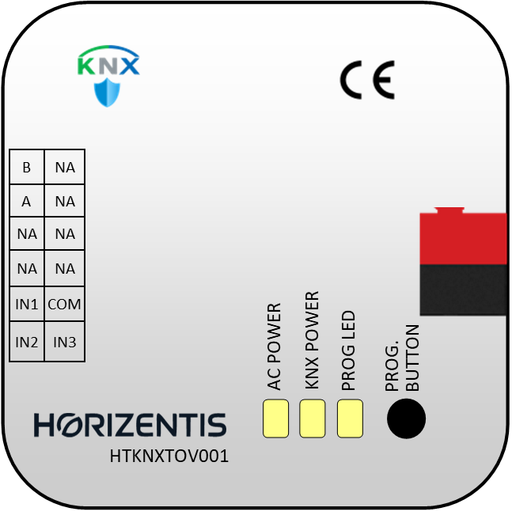

Toshiba VRF & Digital - KNX Ağ Geçidi

HTKNXTOV001, Toshiba VRF ve Digital klima sistemlerini gelişmiş bina otomasyon uygulamaları için bir KNX ağına entegre etmek üzere özel olarak geliştirilmiş yüksek verimli bir KNX ağ geçididir. Doğrudan ve çift yönlü iletişim yeteneği sayesinde, klima sistemlerinin merkezi kontrol sistemlerinden sorunsuz ve hassas bir şekilde yönetilmesini sağlar.

Kompakt Tasarım, Kapsamlı Fonksiyon Seti

Cihaz, hem fiziksel hem de işlevsel olarak kompakt tasarımıyla öne çıkar. Serbestçe yapılandırılabilen üç analog/dijital girişi, pencere kontakları, sıcaklık veya nem sensörleri gibi çeşitli saha cihazlarıyla entegrasyon sağlayarak sistemin çevresel faktörlere yanıt vermesine olanak tanır. Bu sayede ek donanım maliyetlerine ihtiyaç duymadan otomasyon senaryoları uygulanabilir.

KNX Bus Üzerinden Otomatik Güncellemeler ve Akıllı Adresleme

Firmware güncellemeleri KNX bus üzerinden gerçekleştirilebilir, böylece cihaz sahadan çıkarılmadan güncel kalır. Seri numarasına dayalı otomatik adresleme özelliği, yüzlerce noktanın bulunduğu büyük projelerde devreye alma süresini önemli ölçüde kısaltır ve hatasız bir kurulum sağlar.

Güçlü Senaryo ve Kurtarma Fonksiyonları

Sistemin elektrik kesintileri sırasındaki davranışı üç farklı modda tanımlanabilir: klima ünitesinden son durumu isteme, bellekte depolanan değerleri yeniden gönderme veya belirli bir senaryoyu (1-4) etkinleştirme. Bu özellik, kritik binalarda iklim kontrolünün sürekliliğini sağlar ve bakım maliyetlerini düşürür.

HVAC Modu ve Fan Hızı Kontrolü

Cihaz, HVAC modlarını (ısıtma, soğutma, havalandırma) ve fan hızlarını 1 bayt veya 1 bit nesnelerle kontrol eder. Fan hızı yüzde veya sayısal değerlerle ayarlanabilir ve döngüsel anahtarlama, otomatik moda dahil etme ve durdurma gibi gelişmiş fonksiyonlar da desteklenir. Durum geri bildirimi hem sayısal hem de metin formatında KNX'e iletilerek görselleştirme panellerinde ve BMS yazılımında okunabilir ekranlar sağlar.

Matematiksel Mantık Modülü – Akıllı Otomasyonun Kalbi

HTKNXTOV001'in en dikkat çekici özelliği, karmaşık koşullar altında bile gerçek zamanlı mantıksal ve aritmetik hesaplamalar yaparak akıllı kararlar verebilen 16 bağımsız matematiksel mantık birimidir. KNX bus'ın ötesinde bir "gölge PLC" gibi davranarak harici kontrol cihazlarına olan ihtiyacı ortadan kaldırır.

Örnek senaryolar:

Nem + pencere sensörü: Ortam nemi %80'in üzerindeyse ve pencere açıksa, klimayı otomatik olarak kapat.

İç-dış sıcaklık farkı: Fark 7°C'yi aşarsa soğutma moduna geç; daha düşükse tekrar havalandırma moduna dön.

Akşam saatleri + hareket sensörü: Saat 20:00'den sonra hareket algılanırsa, fanı otomatik moda ayarla.

Analog giriş karşılaştırması: Giriş1 > Giriş2 ise, ayar sıcaklığını 1°C düşür.

Dış sıcaklık otomasyonu: Analog bir sensörle ölçülen dış hava sıcaklığı 18°C'nin altına düştüğünde ısıtmaya geç; 24°C'nin üzerine çıktığında soğutmayı etkinleştir.

Gün ışığına bağlı otomasyon: Analog girişler aracılığıyla bir LDR (ışık sensörü) kullanılarak gerçek zamanlı gün ışığı seviyeleri ölçülebilir. Matematiksel mantık modülü ile birleştirildiğinde, "ışık < 50 lüks ve saat > 19:00" koşulu sağlandığında AC'yi otomatik olarak 23°C'ye ayarlamak gibi gelişmiş konfor ve enerji yönetimi senaryoları uygulanabilir. Bu, yalnızca kullanıcı konforunu artırmakla kalmaz, aynı zamanda işletme maliyetlerinden de tasarruf sağlar.

Bu modül, toplama, çıkarma, çarpma, bölme, eşik kontrolü, karşılaştırma, mantıksal VE/VEYA koşulları ve sabitlerle çalışma yeteneğine sahiptir. Karmaşık, binaya özgü senaryoların hızlı bir şekilde uygulanmasını sağlar.

Ayar Sıcaklığı ve Ortam Veri Yönetimi

Sıcaklığı adım adım ayarlayabilir ve ayar noktası kontrol nesneleri kullanarak alt/üst limitleri belirleyebilirsiniz. Ortam sıcaklığı, değişiklik anında, periyodik olarak veya talep üzerine KNX'e iletilir. Bu, güncel değerlerin her zaman çeşitli fonksiyon panellerinde ve mobil uygulamalarda görüntülenmesini sağlar.

Dikey Kanat Kontrolü – Hava Akışı Sizin Elinizde

Dikey kanat pozisyonları, 1 bayt nesne ile sayısal kontrol veya +/- ile adım adım kontrol seçenekleri sunar. Salınım modu isteğe bağlı olarak döngüye dahil edilebilir. Geri bildirim KNX'e metin formatında gönderilerek kullanıcı arayüzlerinde ve BMS'de doğrudan okunabilir metin etiketleri oluşturulur.

Hata Takibi ve Detaylı Teşhis

Hata mesajlarını 1 bit, 2 bayt veya metin nesneleri aracılığıyla ileterek merkezi yönetim yazılımında detaylı teşhislere olanak tanır. Bu, hata tespit ve müdahale sürelerini minimuma indirerek operasyonel kesinti riskini azaltır. Cihaz, endüstri standartlarına uygun kapsamlı 14 baytlık bir hata kodu nesnesi içerir ve bu kodlar Toshiba'nın orijinal servis belgelerinde kullanılan aynı formatta otomatik olarak iletilir. Örneğin, bir "E04" iletişim hatası, servis kılavuzlarında tanımlandığı gibi rapor edilir, bu da kullanıcının kodu telefonla bildirdiğinde hatanın kaynağının net bir şekilde belirlenmesine olanak tanır ve böylece müdahale süresini minimuma indirir.

Giriş Kontrolleri ve Sensör Entegrasyonu

Cihaz, 1 bit ve 1 bayt nesnelerle tek bir giriş üzerinden Anahtar–Geçiş–Karartma fonksiyonlarını gerçekleştirir: kısa basış açma/kapama gönderir, uzun basış geçiş komutları gönderir ve basılı tutma karartma artırma/azaltma komutları gönderir. Ek olarak, Panjur/Perde modunda, aynı düğme ile "Yukarı / Aşağı / Geçiş" hareketlerini destekler ve adım süreleri ETS aracılığıyla kolayca yapılandırılabilir. Analog girişler, gerçek zamanlı gün ışığı ölçümü için bir LDR (ışık sensörü) ile donatılabilir. NTC tabanlı bir sıcaklık sensörü, ortam sıcaklığını doğru bir şekilde ölçer ve "değişiklik anında" veya "periyodik" KNX telegramları aracılığıyla ileterek HVAC sisteminin tam entegrasyonunu sağlar.

Sahne Modülü – Özelleştirilebilir Sahne Tetikleme

Sahne Modülü, alınan sahne numarasına göre sekiz farklı eylemi sıralı veya eş zamanlı olarak KNX bus'ına göndermeye olanak tanır. Her eylem için gecikme süresi, nesne tipi (1 bitten 4 bayta kadar) ve gönderilecek değer detaylı olarak tanımlanabilir. Kullanıcılar, "sahne öğrenme" özelliği ile kendi sahnelerini sahada kaydedebilir ve bir "sıfırlama" nesnesi ile varsayılan ayarları anında geri yükleyebilir. Bu, hem standart aydınlatma ve iklim sahnelerinin hızlı bir şekilde uygulanmasına hem de proje sahibinin veya son kullanıcının ihtiyaçlarına göre dinamik olarak özelleştirilebilir senaryoların oluşturulmasına olanak tanır.

Zamanlayıcı Modülü – Zamana Dayalı Çalışma ve Koşullandırma

Zamanlayıcı Modülü, KNX sisteminizde 100 ms'den saatlere kadar birim seçeneği sunan sayaç tabanlı zaman yönetimi sağlar. Belirlenen sınıra ulaşıldığında veya altına düşüldüğünde, otomatik eylemleri başlatmak için farklı telegramlar gönderir. Sayaç, bir "başlat" ve "durdur" komutuyla sıfırlanabilir, elektrik geri geldiğinde son değerini hatırlayabilir veya her başlangıçta temiz bir sayım için otomatik olarak sıfırlanabilir. Bir "Gate" nesnesi aracılığıyla koşullu etkinleştirme/devre dışı bırakma ve limitin aşılması veya altına düşülmesi durumunda tetiklenen ayrı eylemlerle, aydınlatma ve panjurlardan ısıtma ve havalandırmaya kadar tüm zamana duyarlı otomasyon ihtiyaçlarınızı karşılar.

BMS Entegrasyonu ve Uzaktan İzleme

HTKNXTOV001, BACnet/IP, Modbus veya ETS aracılığıyla BMS arayüzleriyle kolayca entegre olur. Sistem parametrelerine erişebilir, raporlar oluşturabilir ve uzaktan izleme ve yönetim çözümleri aracılığıyla kritik olaylar hakkında e-posta veya SNMP bildirimleri ile anında bilgilendirilebilirsiniz.

ETS ile Kolay ve Hızlı Kurulum

Tüm parametreler, ETS yazılımındaki açıkça kategorize edilmiş sayfalar aracılığıyla yapılandırılır. Genel, Modlar, Fan, Sıcaklık, Dikey Kanat ve Matematik modülleri, renk kodlu arayüzleri ve detaylı yardım metinleriyle kurulum süresini minimize eder.

Profesyonel Projeler İçin Vazgeçilmez

HTKNXTOV001, hem küçük ofis uygulamaları hem de büyük ticari binalar için esneklik, güvenilirlik ve ölçeklenebilirlik sunar. Gelişmiş mantık işleme kapasitesi ve akıllı iletişim mekanizmalarıyla KNX profesyonellerinin en karmaşık senaryoları bile kolayca uygulamasını sağlar.
