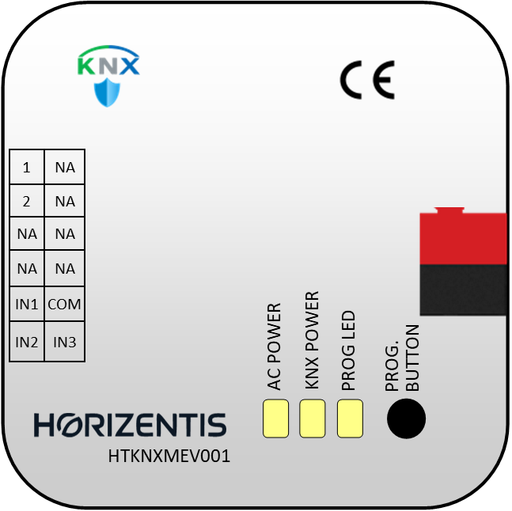

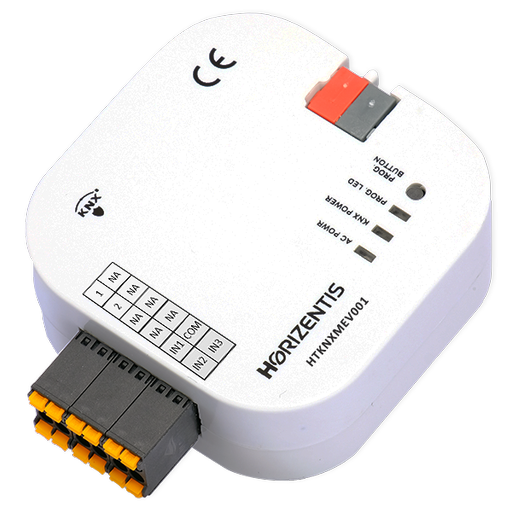

Mitsubishi Electric Tb15 - KNX Ağ Geçidi

HTKNXMEV001, gelişmiş bina otomasyonu uygulamaları için Mitsubishi Electric klima sistemlerini bir KNX ağına entegre etmek amacıyla özel olarak geliştirilmiş, yüksek verimli bir KNX ağ geçididir. Doğrudan ve çift yönlü iletişim yeteneği sayesinde, merkezi kontrol sistemlerinden klima sistemlerinin kesintisiz ve hassas bir şekilde yönetilmesini sağlar.

Kompakt Tasarım, Kapsamlı Fonksiyon Seti

Cihaz, hem fiziksel hem de fonksiyonel olarak kompakt tasarımıyla öne çıkar. Üç adet serbestçe yapılandırılabilen analog/dijital giriş, pencere kontakları, sıcaklık veya nem sensörleri gibi çeşitli saha cihazlarıyla entegrasyonu mümkün kılarak sistemin çevresel faktörlere tepki vermesini sağlar. Bu sayede, ek donanım maliyetlerine gerek kalmadan otomasyon senaryoları uygulanabilir.

KNX Bus Üzerinden Otomatik Güncellemeler ve Akıllı Adresleme

Firmware güncellemeleri, cihazı sahadan sökmeye gerek kalmadan KNX bus üzerinden yapılabilir, böylece cihaz her zaman güncel kalır. Seri numarasına dayalı otomatik adresleme özelliği, yüzlerce noktalı büyük projelerde devreye alma süresini önemli ölçüde kısaltır ve hatasız bir kurulum sağlar.

Güçlü Senaryo ve Kurtarma Fonksiyonları

Sistemin enerji kesintisi sırasındaki davranışı üç farklı modda tanımlanabilir: AC ünitesinden son durumu isteme, hafızada saklanan değerleri yeniden gönderme veya belirli bir senaryoyu (1-4) etkinleştirme. Bu özellik, kritik binalarda iklim kontrolünün devamlılığını sağlar ve bakım maliyetlerini düşürür.

İklimlendirme (HVAC) Modu ve Fan Hızı Kontrolü

Cihaz, 1-byte veya 1-bit nesnelerle HVAC modlarını (ısıtma, soğutma, havalandırma) ve fan hızlarını kontrol eder. Fan hızı yüzde veya sayısal değerlerle ayarlanabilir ve döngüsel geçiş, otomatik moda dahil etme ve durdurma gibi gelişmiş fonksiyonlar da desteklenir. Durum geri bildirimi, hem sayısal hem de metin formatında KNX'e iletilerek görselleştirme panellerinde ve BMS yazılımlarında okunabilir ekranlar sağlar.

Matematiksel Mantık Modülü – Akıllı Otomasyonun Kalbi

HTKNXMEV001'in en dikkat çekici özelliği, gerçek zamanlı mantıksal ve aritmetik hesaplamalar yaparak karmaşık koşullar altında bile akıllı kararlar alabilen 16 bağımsız matematiksel mantık birimidir. KNX bus'ın ötesinde bir "gölge PLC" gibi davranarak harici kontrol cihazlarına olan ihtiyacı ortadan kaldırır.

Örnek senaryolar:

Nem + pencere sensörü: Ortam nemi %80'in üzerindeyse ve pencere açıksa, klimayı otomatik olarak kapat.

İç-dış ortam sıcaklık farkı: Fark 7°C'yi aşarsa soğutma moduna geç; daha düşükse havalandırma moduna dön.

Akşam saatleri + hareket sensörü: Akşam 8:00'den sonra hareket algılanırsa, fanı otomatik moda ayarla.

Analog giriş karşılaştırması: Eğer Giriş1 > Giriş2 ise, ayar sıcaklığını 1°C düşür.

Dış hava sıcaklığı otomasyonu: Analog bir sensörle ölçülen dış hava sıcaklığı 18°C'nin altına düştüğünde ısıtmaya geç; 24°C'nin üzerine çıktığında soğutmayı etkinleştir.

Gün ışığına bağlı otomasyon: Analog girişler üzerinden bağlanan bir LDR (ışık sensörü) ile anlık gün ışığı seviyeleri ölçülebilir. Matematiksel mantık modülü ile birleştirildiğinde, "ışık < 50 lüks ve saat > 19:00" koşulu sağlandığında klimayı otomatik olarak 23°C'ye ayarlamak gibi gelişmiş konfor ve enerji yönetimi senaryoları uygulanabilir. Bu, sadece kullanıcı konforunu artırmakla kalmaz, aynı zamanda işletme maliyetlerinden de tasarruf sağlar.

Bu modül; toplama, çıkarma, çarpma, bölme, eşik kontrolü, karşılaştırma, mantıksal VE/VEYA koşulları ve sabitlerle çalışma yeteneğine sahiptir. Karmaşık, binaya özgü senaryoların hızla uygulanmasını sağlar.

Ayar Sıcaklığı ve Ortam Verileri Yönetimi

Ayar noktası kontrol nesneleri kullanarak sıcaklığı adım adım ayarlayabilir ve alt/üst sınırlar belirleyebilirsiniz. Ortam sıcaklığı, değişimde, periyodik olarak veya istek üzerine KNX'e iletilir. Bu, çeşitli fonksiyonel panellerde ve mobil uygulamalarda her zaman güncel değerlerin gösterilmesini sağlar.

Dikey Kanat Kontrolü – Hava Akışı Sizin Elinizde

Dikey kanat pozisyonları, 1-byte'lık bir nesne ile sayısal kontrol veya +/- ile adım adım kontrol seçenekleri sunar. Salınım (swing) modu, isteğe bağlı olarak döngüye dahil edilebilir. Geri bildirim, KNX'e metin formatında gönderilerek kullanıcı arayüzlerinde ve BMS'te doğrudan okunabilir metin etiketleri oluşturur.

Hata Takibi ve Detaylı Teşhis

Hata mesajlarını 1-bit, 2-byte veya metin nesneleri aracılığıyla ileterek merkezi yönetim yazılımlarında detaylı teşhis imkanı sunar. Bu, arıza tespit ve müdahale sürelerini en aza indirir, operasyonel kesinti riskini azaltır. Cihaz, endüstri standartlarına uygun kapsamlı bir 14-byte'lık hata kodu nesnesi içerir ve bu kodlar, Mitsubishi Electric'in orijinal servis dokümanlarında kullanılan formatla aynı şekilde otomatik olarak iletilir. Örneğin, "E5102" iletişim hatası, servis kılavuzlarında tanımlandığı şekliyle birebir raporlanır, böylece kullanıcı kodu telefonla bildirdiğinde arızanın kaynağı net bir şekilde tespit edilerek müdahale süresi en aza indirilir.

Giriş Kontrolleri ve Sensör Entegrasyonu

Cihaz, tek bir giriş üzerinden 1-bit ve 1-byte nesnelerle Aç–Kapa–Değiştir–Dim Et (Switch–Toggle–Dim) fonksiyonlarını gerçekleştirir: kısa basış aç/kapa, uzun basış değiştirme komutları, basılı tutma ise aydınlatma seviyesini artırma/azaltma komutları gönderir. Ek olarak, Panjur/Perde modunda, aynı butonla "Yukarı / Aşağı / Değiştir" hareketlerini destekler ve adım süreleri ETS üzerinden kolayca yapılandırılabilir. Analog girişler, anlık gün ışığı ölçümü için bir LDR (ışık sensörü) ile donatılabilir. NTC tabanlı bir sıcaklık sensörü, ortam sıcaklığını hassas bir şekilde ölçer ve "değişimde" veya "periyodik" KNX telegramları ile ileterek HVAC sisteminin tam entegrasyonunu sağlar.

Sahne Modülü – Özelleştirilebilir Sahne Tetikleme

Sahne Modülü, alınan sahne numarasına göre KNX bus'a sıralı veya eş zamanlı olarak sekiz adede kadar farklı eylem göndermeye olanak tanır. Her eylem için gecikme süresi, nesne türü (1 bit'ten 4 byte'a kadar) ve gönderilecek değer detaylı olarak tanımlanabilir. Kullanıcılar, "sahne öğrenme" özelliği ile sahada kendi sahnelerini kaydedebilir ve bir "reset" nesnesi ile anında varsayılan ayarları geri yükleyebilir. Bu, hem standart aydınlatma ve iklim sahnelerinin hızla devreye alınmasını hem de proje sahibinin veya son kullanıcının ihtiyaçlarına göre dinamik olarak özelleştirilebilir senaryolar oluşturulmasını sağlar.

Zamanlayıcı Modülü – Zamana Dayalı Çalışma ve Koşullandırma

Zamanlayıcı Modülü, KNX sisteminizde sayaç tabanlı zaman yönetimi sunar ve sayaçlar 100 ms'den saate kadar birim seçimine izin verir. Ayarlanan sınıra ulaşıldığında veya altına düşüldüğünde, otomatik eylemleri başlatmak için farklı telegramlar gönderir. Sayaç, bir "başlat" ve "durdur" komutu ile sıfırlanabilir, enerji geri geldiğinde son değerini hatırlayabilir veya her başlangıçta temiz bir sayım için otomatik olarak sıfırlanabilir. Bir "Kapı" (Gate) nesnesi aracılığıyla koşullu etkinleştirme/devre dışı bırakma ve limit aşıldığında veya altına düşüldüğünde tetiklenen ayrı eylemlerle, aydınlatma ve panjurlardan ısıtma ve havalandırmaya kadar zamana duyarlı tüm otomasyon ihtiyaçlarınızı karşılar.

BMS Entegrasyonu ve Uzaktan İzleme

HTKNXMEV001, BACnet/IP, Modbus veya ETS üzerinden BMS arayüzleriyle kolayca entegre olur. Sistem parametrelerine erişebilir, raporlar oluşturabilir ve uzaktan izleme ve yönetim çözümleri aracılığıyla e-posta veya SNMP bildirimleri ile kritik olaylardan anında haberdar olabilirsiniz.

Kolay ve Hızlı Kurulum için ETS

Tüm parametreler, ETS yazılımındaki açıkça kategorize edilmiş sayfalar aracılığıyla yapılandırılır. Genel, Modlar, Fan, Sıcaklık, Dikey Kanat ve Matematik modülleri, renk kodlu arayüzü ve detaylı yardım metinleri ile kurulum süresini en aza indirir.

Profesyonel Projeler için Vazgeçilmez

HTKNXMEV001, hem küçük ofis uygulamaları hem de büyük ticari binalar için esneklik, güvenilirlik ve ölçeklenebilirlik sunar. Gelişmiş mantık işleme kapasitesi ve akıllı iletişim mekanizmaları ile KNX profesyonellerinin en karmaşık senaryoları bile kolayca uygulamasına yardımcı olur.
