Midea Ticari & VRF - KNX Gateway

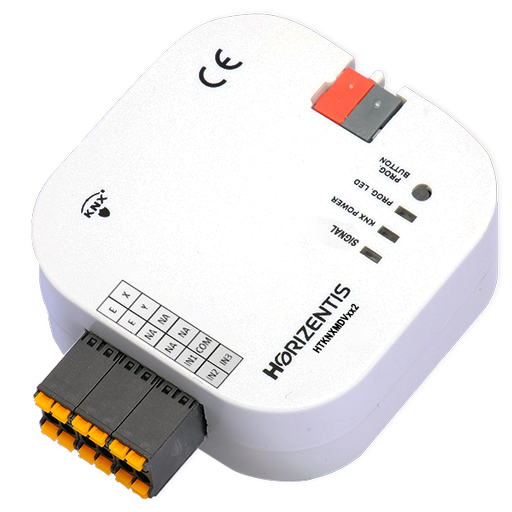

HTKNXMDVxx2, Midea Ticari & VRF klima sistemlerini gelişmiş bina otomasyonu uygulamaları için bir KNX ağına entegre etmek üzere özel olarak geliştirilmiş yüksek verimli bir KNX ağ geçididir. Doğrudan ve çift yönlü iletişim yeteneği sayesinde, klima sistemlerinin merkezi kontrol sistemlerinden sorunsuz ve hassas bir şekilde yönetilmesini sağlar.

Kompakt Tasarım, Kapsamlı Fonksiyon Seti

Cihaz, hem fiziksel hem de fonksiyonel olarak kompakt tasarımıyla öne çıkar. Üç adet serbestçe yapılandırılabilen analog/dijital giriş; pencere kontakları, sıcaklık veya nem sensörleri gibi çeşitli saha cihazlarıyla entegrasyona olanak tanıyarak sistemin çevresel faktörlere yanıt vermesini sağlar. Bu, ek donanım maliyetine gerek kalmadan otomasyon senaryolarının uygulanmasına imkan tanır.

KNX Bus Üzerinden Otomatik Güncellemeler ve Akıllı Adresleme

Seri numarasına dayalı otomatik adresleme özelliği, yüzlerce noktanın bulunduğu büyük projelerde devreye alma süresini önemli ölçüde kısaltır ve hatasız bir kurulum sağlar.

Güçlü Senaryo ve Kurtarma Fonksiyonları

Sistemin elektrik kesintileri sırasındaki davranışı üç farklı modda tanımlanabilir: klima ünitesinden son durumu talep etme, hafızada saklanan değerleri yeniden gönderme veya belirli bir senaryoyu (1-4) etkinleştirme. Bu özellik, kritik binalarda iklimlendirme sürekliliğini sağlar ve bakım maliyetlerini düşürür.

HVAC Modu ve Fan Hızı Kontrolü

Cihaz; HVAC modlarını (ısıtma, soğutma, havalandırma) ve fan hızlarını 1-byte veya 1-bit nesnelerle kontrol eder. Fan hızı yüzde veya sayısal değerlerle ayarlanabilir; ayrıca döngüsel anahtarlama, otomatik moda dahil etme ve durdurma gibi gelişmiş fonksiyonlar da desteklenir. Durum geri bildirimi KNX'e hem sayısal hem de metin formatında iletilerek, görselleştirme panellerinde ve BMS yazılımlarında okunabilir ekranlar sağlanır.

Matematiksel Mantık Modülü – Akıllı Otomasyonun Kalbi

HTKNXMDVxx2'nin en dikkat çekici özelliği, gerçek zamanlı mantıksal ve aritmetik hesaplamalar yaparak karmaşık koşullar altında bile akıllı kararlar verebilen 16 bağımsız matematiksel mantık birimidir. Harici kontrol cihazlarına olan ihtiyacı ortadan kaldırarak, KNX veri yolu üzerinde bir "gölge PLC" gibi görev yapar.

Örnek senaryolar:

Nem + pencere sensörü: Ortam nemi %80'in üzerindeyse ve pencere açıksa klimayı otomatik olarak kapat.

İç-dış sıcaklık farkı: Fark 7°C'yi aşarsa soğutma moduna geç; fark daha düşükse havalandırma moduna dön.

Akşam saatleri + hareket sensörü: Saat 20:00'den sonra hareket algılanırsa fanı otomatik moda al.

Analog giriş karşılaştırması: Giriş1 > Giriş2 ise set değerini 1°C düşür.

Dış ortam sıcaklık otomasyonu: Analog sensörle ölçülen dış hava sıcaklığı 18°C'nin altına düştüğünde ısıtmayı; 24°C'nin üzerine çıktığında soğutmayı etkinleştir.

Gün ışığına bağlı otomasyon: Analog girişler üzerinden bağlanan bir LDR (ışık sensörü) ile gerçek zamanlı gün ışığı seviyeleri ölçülebilir. Matematiksel mantık modülü ile birleştirildiğinde, "ışık < 50 lüks ve saat > 19:00" koşulu sağlandığında klimanın otomatik olarak 23°C'ye ayarlanması gibi gelişmiş konfor ve enerji yönetimi senaryoları uygulanabilir. Bu, sadece kullanıcı konforunu artırmakla kalmaz, aynı zamanda işletme maliyetlerinden tasarruf sağlar.

Bu modül; toplama, çıkarma, çarpma, bölme, eşik kontrolü, karşılaştırma, mantıksal VE/VEYA koşulları ve sabitlerle çalışma yeteneğine sahiptir. Karmaşık ve binaya özgü senaryoların hızla hayata geçirilmesini sağlar.

Set Değeri Sıcaklığı ve Ortam Veri Yönetimi

Sıcaklığı adım adım ayarlayabilir ve set değeri kontrol nesnelerini kullanarak alt/üst limitler belirleyebilirsiniz. Ortam sıcaklığı KNX'e değişimde, periyodik olarak veya istek üzerine iletilir. Bu, güncel değerlerin her zaman çeşitli fonksiyonel panellerde ve mobil uygulamalarda görüntülenmesini sağlar.

Dikey Kanat Kontrolü – Hava Akışı Sizin Elinizde

Dikey kanat pozisyonları, 1-byte nesne ile sayısal kontrol veya +/- ile adım adım kontrol seçenekleri sunar. Swing (salınım) modu isteğe bağlı olarak döngüye dahil edilebilir. Geri bildirim KNX'e metin formatında gönderilerek, kullanıcı arayüzlerinde ve BMS'de doğrudan okunabilir metin etiketleri oluşturulur.

Hata Takibi ve Detaylı Teşhis

Hata mesajlarını 1-bit, 2-byte veya metin nesneleri aracılığıyla ileterek merkezi yönetim yazılımlarında ayrıntılı teşhis imkanı sunar. Bu, arıza tespit ve müdahale sürelerini en aza indirerek operasyonel kesinti riskini azaltır. Cihaz, endüstri standartlarına uygun kapsamlı bir 14-byte hata kodu nesnesi içerir ve bu kodlar Midea'nın orijinal servis dokümanlarında kullanılan formatta otomatik olarak iletilir. Örneğin, bir "E4" T2B sensör hatası tam olarak servis kılavuzlarında tanımlandığı gibi raporlanır; böylece kullanıcı kodu telefonla bildirdiğinde arıza kaynağı net bir şekilde belirlenebilir ve müdahale süresi minimize edilir.

Giriş Kontrolleri ve Sensör Entegrasyonu

Cihaz; 1-bit ve 1-byte nesnelerle tek bir giriş üzerinden Switch-Toggle-Dim (Aç/Kapat-Konum Değiştir-Parlaklık Ayarla) işlevlerini yerine getirir: kısa basış açma/kapama, uzun basış toggle komutları, basılı tutma ise artırma/azaltma komutları gönderir. Ayrıca, Panjur/Jaluzi modunda aynı butonla "Yukarı / Aşağı / Toggle" hareketlerini destekler ve adım süreleri ETS üzerinden kolayca yapılandırılabilir. Analog girişlere gerçek zamanlı gün ışığı ölçümü için bir LDR (ışık sensörü) takılabilir. NTC tabanlı bir sıcaklık sensörü ortam sıcaklığını hassas bir şekilde ölçer ve "değişimde" veya "periyodik" KNX telgrafları aracılığıyla ileterek HVAC sisteminin tam entegrasyonunu sağlar.

Senaryo Modülü – Özelleştirilebilir Senaryo Tetikleme

Senaryo Modülü, alınan senaryo numarasına bağlı olarak KNX veri yoluna sekiz adede kadar farklı eylemin ardışık veya eş zamanlı olarak gönderilmesine olanak tanır. Her eylem için gecikme süresi, nesne tipi (1 bit'ten 4 byte'a kadar) ve gönderilecek değer ayrıntılı olarak tanımlanabilir. Kullanıcılar "senaryo öğrenme" özelliği ile kendi senaryolarını yerinde kaydedebilir ve bir "reset" nesnesi ile varsayılan ayarları anında geri yükleyebilirler. Bu, hem standart aydınlatma ve iklimlendirme senaryolarının hızlı bir şekilde uygulanmasını hem de proje sahibinin veya son kullanıcının ihtiyaçlarına göre dinamik olarak özelleştirilebilen senaryoların oluşturulmasını sağlar.

Zamanlayıcı Modülü – Zaman Tabanlı Çalışma ve Koşullandırma

Zamanlayıcı Modülü, KNX sisteminizde sayaç tabanlı zaman yönetimi sağlar; sayaçlar 100 ms'den saatlere kadar birim seçimine olanak tanır. Ayarlanan limite ulaşıldığında veya altına düşüldüğünde, otomatik eylemleri başlatmak için farklı telgraflar gönderir. Sayaç bir "başlat" ve "durdur" komutuyla sıfırlanabilir, güç geri geldiğinde son değerini hatırlayabilir veya her başlangıçta temiz bir sayım için otomatik olarak sıfırlanabilir. Bir "Gate" (Geçit) nesnesi aracılığıyla koşula bağlı etkinleştirme/devre dışı bırakma ve limit aşıldığında veya altına düşüldüğünde tetiklenen ayrı eylemler ile; aydınlatma ve panjurlardan ısıtma ve havalandırmaya kadar tüm zamana duyarlı otomasyon ihtiyaçlarınızı karşılar.

BMS Entegrasyonu ve Uzaktan İzleme

HTKNXMDVxx2; BACnet/IP, Modbus veya ETS aracılığıyla BMS arayüzlerine kolayca entegre olur. Uzaktan izleme ve yönetim çözümleri sayesinde sistem parametrelerine erişebilir, raporlar oluşturabilir ve kritik olaylardan e-posta veya SNMP bildirimleri aracılığıyla anında haberdar olabilirsiniz.

Kolay ve Hızlı Kurulum için ETS

Tüm parametreler, ETS yazılımındaki açıkça kategorize edilmiş sayfalar üzerinden yapılandırılır. Genel, Modlar, Fan, Sıcaklık, Dikey Kanat ve Matematik modülleri; renk kodlu arayüzü ve ayrıntılı yardım metinleri ile kurulum süresini en aza indirir.

Profesyonel Projeler için Vazgeçilmez

HTKNXMDVxx2, hem küçük ofis uygulamaları hem de büyük ticari binalar için esneklik, güvenilirlik ve ölçeklenebilirlik sunar. Gelişmiş mantıksal işlem kapasitesi ve akıllı iletişim mekanizmaları ile KNX profesyonellerinin en karmaşık senaryoları bile kolayca uygulamasını sağlar.
