Evrensel Kızılötesi - KNX Ağ Geçidi

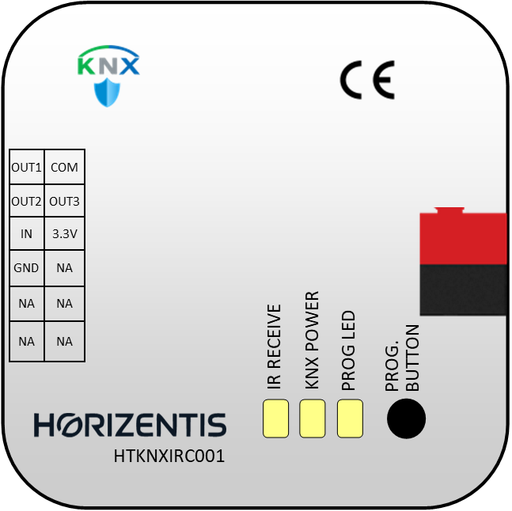

HTKNXIRC001, TV'ler, müzik sistemleri, projektörler ve geleneksel klima üniteleri gibi standart tüketici elektroniği ve KNX tarafından kontrol edilmeyen sistemleri modern KNX bina otomasyon ağlarına entegre etmek için vazgeçilmez bir bağlantıdır. Sofistike bir kontrol köprüsü görevi gören ağ geçidi, karmaşık KNX kontrol telgraflarını evrensel olarak anlaşılan kızılötesi sinyallere çevirerek, tüm IR bağımlı cihazlarınız üzerinde kapsamlı kontrol ve senaryo yönetimi sağlar.

Temel Farklılaştırıcı: Çift Yönlü Senkronizasyon

Basit IR vericilerinin aksine, HTKNXIRC001, gelişmiş çift yönlü senkronizasyonu sayesinde kritik bir avantaj sunar. Harici IR alıcısını kullanarak, ağ geçidi, cihazın orijinal el tipi uzaktan kumandasından kaynaklanan kontrol sinyallerini aktif olarak izler ve kodunu çözer. Kullanıcı tarafından manuel olarak yürütülen komutlar (örneğin, bir TV'nin sesini ayarlamak veya bir klima fan hızını değiştirmek) anında KNX durum geri bildirim (FB) telgraflarına çevrilir ve veri yoluna yayınlanır. Bu, tüm KNX sisteminin tamamen senkronize kalmasını ve kontrol kaynağından bağımsız olarak mevcut çalışma durumunu doğru bir şekilde yansıtmasını sağlar.

IR Tekrarlayıcı Motoru: Hassas Kontrol ve Esneklik

IR Kodları – Temel

"Codes" (Kodlar) modülü, ağ geçidinin kütüphanesi olarak hizmet verir ve herhangi bir fiziksel uzaktan kumandadan öğrenilen 64 adede kadar farklı IR komutunu saklayabilir. Kodlar, tek tek okunabilir, yazılabilir veya doğrudan cihaz belleğine öğrenilebilir. Verimli yapılandırma için, tüm kütüphane "Read All" (Tümünü Oku) ve "Write All" (Tümünü Yaz) işlevleri kullanılarak ETS ile senkronize edilebilir. Bu özellik, yedekleme ve klonlamayı basitleştirir, entegratörlerin IR komutlarının ham onaltılık verilerini yönetmesine, taşıyıcı frekansını tanımlamasına ve fiziksel depolama durumunu doğrulamasına olanak tanır.

IR Kanalları – Yönlü Mantık ve Geri Bildirim

"Channels" (Kanallar) modülü, KNX ve IR arasındaki operasyonel köprüyü tanımlar. Her kanal, belirli bir Çalışma stili ile yapılandırılabilir:

• Knx -> Infrared: Bir KNX telgrafı aldığında, depolanan bir IR sinyali ileterek bir cihazı kontrol eder.
• Infrared -> Knx: Fiziksel bir IR uzaktan kumandayı giriş cihazı olarak kullanır ve belirli bir IR kodu algılandığında (örneğin aydınlatma veya panjurları kontrol etmek için) özelleştirilebilir bir KNX telgrafı gönderir.

Gelişmiş kullanıcı özerkliği için, IR kodu kendini değiştirme özelliği, son kullanıcıların basit bir senaryo nesnesi kullanarak bir kanal için saklanan IR kodunu güncellemesine olanak tanır, böylece bir cihaz değiştirilirken (bir TV'yi yükseltmek gibi) ETS servis çağrısı ihtiyacını ortadan kaldırır.

IR Makroları – Çok Adımlı Otomasyon

"Macros" (Makrolar) sayfası, karmaşık, sıralı komut zincirlerinin oluşturulmasına olanak tanır. Bir Makro, tek bir KNX telgrafı tarafından tetiklenen 8 adede kadar farklı IR komutunu yürütebilir. Bu, hassas zamanlama ve sıralama gerektiren senaryo tabanlı kontroller için idealdir.

• Her bir kısım (1-8), komut güvenilirliğini sağlamak için bir kod numarası seçebilir, bir İletim gecikmesi (x100ms adımlarla) tanımlayabilir ve sinyalleri tekrarlamak için bir İletim sayısı ayarlayabilir.
• Fiziksel Çıkış Seçimi: Makro, birden fazla cihazın senkronize kontrolünü sağlamak için bağımsız üç fiziksel kızılötesi çıkış portundan birine, ikisine veya hepsine aynı anda hedeflenebilir (örneğin, bir projektörün açılması, bir perdenin indirilmesi ve bir ses sisteminin başlatılması).

Özel AC Modülü: İklim Kontrolü Entegrasyonu

Genel Ayarlar ve Protokol Öğrenimi

"General" (Genel) sayfası, AC marka ve modelinin seçilmesine olanak tanır, bu da otomatik olarak doğru Ac protokolünü atar. Entegratörler, orijinal uzaktan kumandayı ağ geçidi alıcısına doğrultarak ünitenin iletişim dilini otomatik olarak algılamak için Kızılötesi protokolü öğren işlevini de kullanabilirler.

Sistem Kurtarma: Veri yolu kurtarma eylemi özelliği, bir elektrik kesintisinden sonra sürekliliği tanımlar, son kaydedilen durumu geri yükleme veya iklimi kritik çalışma ayarlarına hızla geri döndürmek için önceden tanımlanmış dört senaryodan birini tetikleme seçenekleri sunar.

Geri Bildirim Bütünlüğü: Kendi komutları için geri bildirim gönder parametresi, harici bir IR alıcısı fiziksel olarak bağlı olmasa bile görselleştirmelerin doğru kalmasını sağlayarak, kontrol arayüzlerinin AC ünitesinin beklenen durumunu yansıtmasını garanti eder.

Modlar ve Fan Hızı Kontrolü

HVAC modları (ısıtma, soğutma, havalandırma vb.), esnek 1 baytlık veya 1 bitlik nesneler aracılığıyla kontrol edilir. Durum geri bildirimi, standart bir 1 baytlık nesne veya BMS ve görselleştirme panellerinde okunabilir ekran için ayrıntılı bir Hvac modu metin geri bildirim nesnesi aracılığıyla sağlanabilir.

Fan hızı, hassas kontrol için hem Listelenmiş (sayısal) değerleri hem de Yüzde değerlerini kullanmak üzere yapılandırılabilen Fan hızı 1 bayt nesnesi aracılığıyla maksimum esneklik sunar. Hem fan hızı hem de HVAC modu değiştirme nesneleri döngüsel dizileri destekler ve entegratör, "Otomatik" modunun döngüye dahil edilip edilmeyeceğini tanımlayabilir.

Ayarlanan Değer ve Kanat Yönetimi

• Sıcaklık: Kontrol nesneleri, belirli bir Ayarlanan değer +/- adım ile tanımlanan artımlı/azaltımlı ayarlanan değer ayarlamalarına izin verir. Kritik çalışma kararlılığı, açık Ayarlanan sıcaklık alt limiti ve üst limiti değerlerinin ayarlanmasıyla sağlanır.
• Dikey ve Yatay Kanat Kontrolü: Her iki kanat yönü için de bağımsız kontrol sağlanır. 1 baytlık kontrol nesneleri sayısal konumlandırmaya izin verir. Sistem, hava dağıtımı üzerinde ayrıntılı kontrol sunarak, kanat konumları arasında döngü yaparken Döngüye sallanma modu dahil mi olduğunu tanımlamayı destekler.

Matematiksel Mantık Modülü – Gölge PLC

HTKNXIRC001'in en güçlü özelliği, 8 bağımsız matematiksel mantık birimidir. Bu birimler, gerçek zamanlı mantıksal ve aritmetik hesaplamalar yaparak, ağ geçidinin KNX çerçevesinde bir "gölge PLC" olarak hareket etmesini sağlar ve harici kontrol cihazlarına olan ihtiyacı ortadan kaldırır.

Bu modül, toplama, çıkarma, çarpma, bölme, eşik kontrolü, karşılaştırma ve mantıksal VE/VEYA koşullarını gerçekleştirebilir. KNX veri yolundan gelen verileri (özel bir sensörden, kontaklardan veya diğer cihazlardan alınan) ve zaman koşullarını birleştirerek karmaşık, binaya özgü senaryoların hızlı bir şekilde uygulanmasını sağlar.

Örnek: Dış ortam sıcaklığı (özel bir sensörden KNX veri yolu aracılığıyla alınan veri) 28°C'nin üzerindeyse VE hareket sensörü (KNX aracılığıyla alınan veri) doluluk algılarsa, "AC Maksimum Soğutma Makrosu"nu etkinleştirin.

Senaryo ve Zamanlayıcı Modülleri

Senaryo Modülü – Özelleştirilebilir Otomasyon

Senaryo Modülü, alınan senaryo numarasına göre KNX veri yoluna sıralı veya eş zamanlı olarak sekiz adede kadar farklı eylem göndermeye olanak tanır. Her eylem için gecikme süresi, nesne türü ve gönderilecek değer ayrıntılı olarak tanımlanabilir. Kullanıcılar, "senaryo öğrenme" özelliği ile kendi senaryolarını yerinde kaydedebilir, böylece son kullanıcının ihtiyaçlarına göre dinamik olarak özelleştirilebilir aydınlatma, panjur ve AV senaryoları oluşturulabilir.

Zamanlayıcı Modülü – Zamana Dayalı Çalışma ve Koşullandırma

Zamanlayıcı Modülü, 100 ms'den saatlere kadar birim seçimi desteğiyle, KNX sisteminizde sayaca dayalı zaman yönetimi sağlar. Belirlenen limite ulaşıldığında veya altına düştüğünde, otomatik eylemleri başlatmak için farklı telgraflar gönderebilir. Bir "Gate" nesnesi aracılığıyla koşullara dayalı etkinleştirme/devre dışı bırakma özelliğiyle, bir cihazın belirlenen bir süreden sonra kapanmasını sağlamak gibi zamana duyarlı tüm otomasyon ihtiyaçlarınızı karşılar.

Profesyonel Uygulama ve Teşhis

Tüm parametreler, ETS yazılımında açıkça kategorize edilmiş, renk kodlu sayfalar aracılığıyla yapılandırılarak kurulum süresi en aza indirilir. Cihaz, yüksek bütünlüklü iletişim için KNX Data Secure'u destekler ve devreye almayı kolaylaştıran seri numarası aracılığıyla Kolay Adresleme özelliğine sahiptir. Sofistike mantık işleme kapasitesi ve üç adede kadar IR bölgesi üzerinde hassas kontrolü ile HTKNXIRC001, KNX aracılığıyla profesyonel AV ve standart iklim kontrolü entegrasyonu için vazgeçilmezdir.
