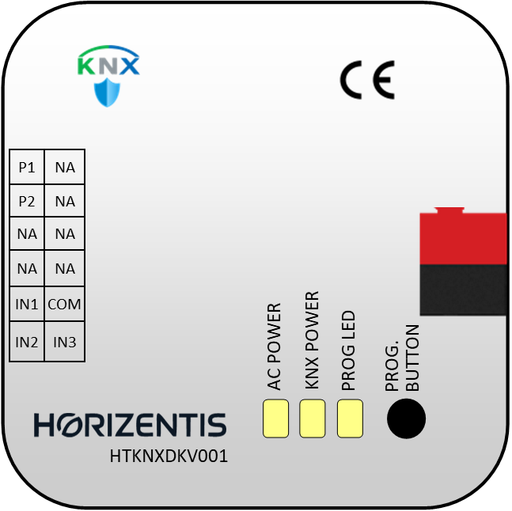

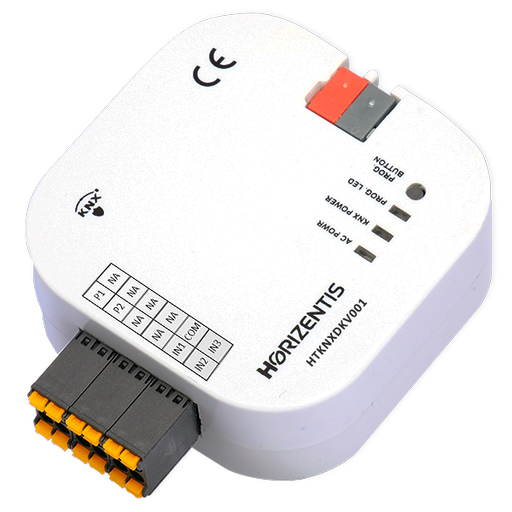

Daikin Sky & VRV - Knx Gateway

HTKNXDKV001, gelişmiş bina otomasyonu uygulamalarında Daikin VRV ve Sky klima sistemlerini KNX ağına entegre etmek için özel olarak geliştirilmiş yüksek verimli bir KNX gateway’idir. Doğrudan ve çift yönlü iletişim kabiliyeti sayesinde merkezi kontrol sistemlerinden klima sistemlerine kesintisiz ve hassas yönetim sağlar.

Kompakt Tasarım, Geniş Fonksiyon Seti

Cihaz, fiziksel olarak da fonksiyonellik olarak da kompakt tasarımıyla öne çıkar. Üç adet serbest konfigüre edilebilir analog/dijital giriş; pencere kontağı, sıcaklık veya nem sensörleri gibi çeşitli saha cihazlarıyla entegre edilerek sistemin çevresel faktörlere duyarlı hale gelmesini sağlar. Bu sayede otomasyon senaryoları özellikli donanım maliyeti olmadan gerçekleştirilebilir.

KNX Hattı Üzerinden Otomatik Güncelleme ve Akıllı Adresleme

KNX hattı üzerinden firmware güncellemeleri yapılabilir; cihaz şantiyeden alınmadan güncel kalır. Seri numarasına bağlı otomatik adresleme özelliği, yüzlerce nokta içeren büyük projelerde devreye alma süresini ciddi oranda kısaltır ve hatasız kurulum garantisi sunar.

Güçlü Senaryo ve Kurtarma İşlevleri

Elektrik kesintilerinde sistem davranışını üç farklı modda tanımlanabilir: AC’den son durum istenmesi, hafızadaki değerlerin tekrar gönderilmesi veya özel bir senaryonun (1-4) aktif edilmesi. Bu özellik, kritik binalardaki iklimlendirme sürekliliğini sağlar ve bakım maliyetlerini düşürür.

HVAC Mod ve Fan Hızı Kontrolü

Cihaz, HVAC modlarını (ısıtma, soğutma, havalandırma) ve fan hızlarını 1-byte ya da 1-bit nesnelerle kontrol eder. Fan hızı yüzde veya sayısal değerlerle ayarlanabilir; döngüsel geçiş, otomatik moda dahil etme, durdurma gibi ileri fonksiyonlar da desteklenir. Durum geri bildirimi hem sayısal hem metin formatında KNX’e iletilerek, görsel panellerde ve BMS yazılımlarında okunaklı gösterim sağlar.

Matematiksel İşlem Modülü – Akıllı Otomasyonun Kalbi

HTKNXDKV001’in en dikkat çekici fonksiyonu olan 16 bağımsız matematiksel işlem birimi, gerçek zamanlı mantıksal ve aritmetik hesaplama yaparak karmaşık koşullarda bile akıllı kararlar alabilir. Harici kontrol cihazı ihtiyacını ortadan kaldırır, KNX hattının ötesinde bir “gölge PLC” görevi görür.

Örnek senaryolar:

Nem + pencere sensörü: Ortam nemi %80’in üzerindeyse ve pencere açıksa klimayi otomatik kapat.

İç-dış sıcaklık farkı: Fark 7°C’yi aşarsa soğutma moduna geç; altındaysa havalandırma moduna dön.

Akşam saatleri + hareket sensörü: 20:00’dan sonra hareket algılanırsa fanı otomatik moda al.

Analog giriş karşılaştırması: Giriş1 > Giriş2 ise set sıcaklığını 1°C düşür.

Dış ortam sıcaklığı otomasyonu: Analog sensörle alınan dış hava 18°C’nin altına indiğinde ısıtmaya geç; 24°C’nin üstünde soğutmayı aktif et.

Gün ışığına bağlı otomasyon: Analog girişler üzerinden bağlanabilen LDR (ışık sensörü) sayesinde gerçek zamanlı gün ışığı seviyesi ölçümü yapılır. Bu veri, matematiksel işlem modülü ile birleştiğinde; örneğin “ışık < 50 lux ve saat > 19:00” koşulu sağlandığında klimanin otomatik olarak 23 °C’ye ayarlanması gibi gelişmiş konfor ve enerji yönetimi senaryoları hayata geçirilebilir. Böylece hem kullanıcı memnuniyeti artar hem de işletme maliyetlerinde tasarruf sağlanir.

Bu modül, toplama, çıkarma, çarpma, bölme, eşik kontrolü, karşılaştırma, mantıksal VE/VEYA koşulları ve sabitlerle çalişma yeteneğine sahiptir. Karmaşık binaya özgü senaryoların hızlıca devreye alımını sağlar.

Set Sıcaklığı ve Ortam Verisi Yönetimi

Set noktası kontrol nesneleriyle sıcaklığı adım adım ayarlayabilir, alt/üst limitleri belirleyebilirsin. Ortam sıcaklığı; değişim bazlı, periyodik veya talep üzerine KNX’e aktarılır. Böylece farklı işlevsel panellerde ve mobil uygulamalarda güncel değerler her an görüntülenebilir.

Dikey Flap Kontrolü – Havanın Yönü Senin Elinde

Dikey flap pozisyonları, 1-byte ile sayısal kontrol veya +/- ile adım adım kontrol seçenekleri sunar. Swing modu isteğe bağlı olarak döngüye dahil edilebilir. Geri bildirim metin formatında KNX’e gönderilerek, kullanıcı arabirimi ve BMS üzerinde doğrudan okunabilir metin etiketleri oluşturulur.

Hata Takibi ve Detaylı Teşhis

Hata mesajlarını 1-bit, 2-byte veya metin nesneleri aracılığıyla ileterek, merkezi yönetim yazılımlarında detaylı teşhis imkânı yaratır. Bu sayede arıza tespiti ve müdahale sürelerini minimize edersin, operasyonel kesinti riskini azaltırsın. Cihaz, sektör standardıyla uyumlu 14-byte’lık kapsamlı bir hata kodu nesnesi barındırır ve bu kodlar Daikin’in orijinal servis dokümanlarında kullanılan formatta otomatik olarak iletilir. Örneğin “U5” haberleşme hatası, servis el kitaplarındaki tanımıyla aynen raporlanır; böylece saha ziyareti gerçekleşmeden, kullanıcı telefonda bu kodu bildirdiğinde arızanın kaynağı net olarak tespit edilebilir ve müdahale süresi minimize edilir.

Input Kontrolleri ve Sensör Entegrasyonu

Cihaz, tek bir giriş üzerinden Switch–Toggle–Dim işlevlerini 1-bit ve 1-byte nesnelerle gerçekleştirir: kısa basışta açma/kapatma, uzun basışta toggle komutları, basılı tutmada ise dim karartma/aydınlatma komutları gönderilir. Ayrıca Shutter/Blind modunda, aynı tuşla “Up / Down / Toggle” hareketleri desteklenir ve adım süreleri ETS üzerinden kolayca ayarlanabilir. Analog girişler LDR (ışık sensörü) ile donatılarak gerçek zamanlı gün ışığı seviyesi ölçümü yapılabilir. NTC tabanlı sıcaklık sensörü ise ortam ısısını hassas biçimde ölçer ve “değişimde” veya “periyodik” KNX telegramlarıyla aktararak HVAC sisteminin tam entegrasyonunu sağlar.

Senaryo Modülü – Özelleştirilebilir Senaryo Tetikleme

Senaryo Modülü, gelen sahne numarasına bağlı olarak sekize kadar farklı eylemi ardışık veya eşzamanlı biçimde KNX hattına gönderme imkânı sunar. Her bir eylem için gecikme süresi, nesne tipi (1 bit’ten 4 byte’a kadar) ve gönderilecek değer detaylı olarak tanımlanabilir; kullanıcılar sahada “scene learning” özelliğiyle kendi senaryolarını kaydedip varsayılan ayarları bir “reset” objesiyle anında geri yükleyebilir. Bu sayede hem standart aydınlatma ve iklimlendirme sahneleri hızlıca devreye alınır hem de proje sahibinin veya son kullanıcının ihtiyacına göre dinamik olarak özelleştirilebilir senaryolar oluşturulur.

Timer Modülü – Zaman Tabanlı İslem ve Koşullandırma

Timer Modülü, KNX sisteminizde sayıcı tabanlı zaman yönetimi sağlar; 100 ms’den saat’e kadar birim seçimine imkân tanıyan sayaçlar, belirlenen limite ulaştığında veya altına düştüğünde farklı telegramlar göndererek otomatik eylemler başlatır. Sayaç “start” ve “stop” komutuyla sıfırlanabilir, güç geri geldiğinde son değeri hatırlayabilir veya istenirse her başlangıçta temiz bir sayım için otomatik sıfırlama yapılabilir. “Gate” objesiyle koşul bazlı devreye alma/devre dışı bırakma, limit aşıldığında ve altına düşüldüğünde tetiklenen ayrı eylemlerle, aydınlatmadan panjura, ısıtmadan havalandırmaya kadar zamanlamaya duyarlı tüm otomasyon gereksinimlerinizi karşılar.

BMS Entegrasyonu ve Uzaktan İzleme

HTKNXDKV001, BACnet/IP, Modbus veya ETS üzerinden sunulan BMS arabirimleriyle kolayca entegre olur. Uzaktan izleme ve yönetim çözümleri üzerinden sistem parametrelerine erişebilir, raporlar oluşturabilir, e-posta veya SNMP bildirimleriyle kritik olaylardan anında haberdar olabilirsiniz.

ETS ile Kolay ve Hızlı Kurulum

Tüm parametreler ETS yazılımı üzerinden açıkça kategorize edilmiş sayfalar aracılığıyla yapılandırılır. General, Modes, Fan, Temperature, Vertical Flap ve Math modülleri, renkli arayüz ve detaylı yardım metinleriyle kurulum süresini minimuma indirir.

Profesyonel Projeler İçin Vazgeçilmez

HTKNXDKV001 hem küçük ofis uygulamalarında hem de büyük ticari binalarda esneklik, güvenilirlik ve ölçeklenebilirlik sunar. Gelişmiş mantık işlem kapasitesi ve akıllı haberleşme mekanizmalarıyla, KNX profesyonellerinin en karmaşık senaryoları bile kolayca hayata geçirmesine yardımcı olur.
